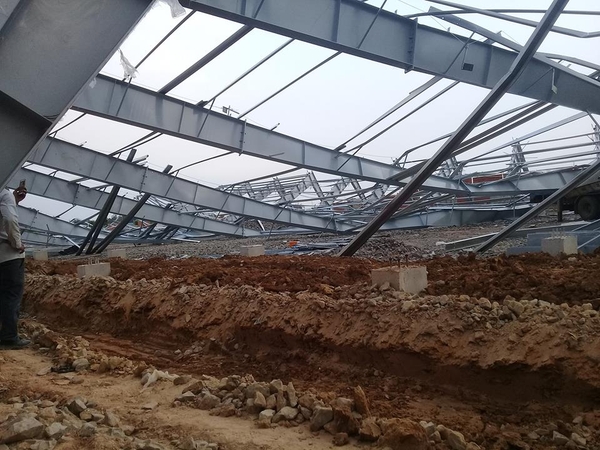

Khi không có hồ sơ thiết kế trong tay, rồi sau khi xảy ra sự cố chưa có kết luận của cơ quan chức năng, mọi bình luận đều võ đoán
Chia sẻ mọi người có thể ôn lại kiến thức cơ bản từ thời còn mài đít trên giảng đường
Cấu tạo Kiến trúc công nghiệp
Nguồn: Đề tài nghiên cứu khoa học cấp Bộ "Biên soạn tập bản vẽ chi tiết cấu tạo Kiến trúc công nghiệp" Mã số: B2001-34-06; năm 2002.
Chủ nhiệm đề tài: GS. TSKH. Ngô Thế Thi
Thực hiện đề tài: Bộ môn Kiến trúc công nghiệp
Phần 1 - Kết cấu chịu lực - giới thiệu các dạng kết cấu chịu lực nhà công nghiệp, gồm kết cấu khung phẳng chịu lực; một số dạng kết cấu không gian.
Bộ môn Kiến trúc Công nghiệp Đại học Xây dựng Khoa Kiến trúc
bmktcn.com
Phần 2 - Kết cấu bao che - giới thiệu các kết cấu bao che: Tường, cửa, mái.
Bộ môn Kiến trúc Công nghiệp Đại học Xây dựng Khoa Kiến trúc
bmktcn.com
Phần 3 - Các kết cấu khác - giới thiệu cấu tạo một số bộ phận khác của nhà công nghiệp như trần giả, điều không, sàn công tác, thang, cầu cạn, hệ thống chống ồn, chống rung động...
Bộ môn Kiến trúc Công nghiệp Đại học Xây dựng Khoa Kiến trúc
bmktcn.com
file đính kèm nếu link trên bị xóa file đính kèm
MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.
www.mediafire.com
MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.
www.mediafire.com
MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.
www.mediafire.com
Kết cấu bao che là bộ phận rất quan trọng trong kiến trúc nhà công nghiệp. Nó có nhiệm vụ chính là ngăn cách khoảng không gian bên trong và bên ngoài nhà. Trong nhà xưởng nó là vỏ ngoài của nhà, che chở cho người và thiết bị, máy móc khỏi sự tác động của môi trường như nắng, gió, mưa, bão,… Cho nên yêu cầu của kết cấu bao che nhà công nghiệp nói chung là phải phù hợp với đặc điểm của sản xuất bên trong, thích ứng với điều kiện khí hậu của từng vùng và phải thể hiện được một phong cách kiến trúc nhất định.
Với tường bao che là tường gạch thì có thể là tường chịu lực hoặc tường tự mang lực. Tường tự mang lực là chỉ chịu tải trọng bản thân nó để truyền lực xuống đất qua móng hay giằng móng, không truyền lực vào khung nhà.
Móng của tường tự mang thường bố trí dọc theo phía bên ngoài khung nhà (cột). Để bảo đảm giá trị độ lún của tường và khung không ảnh hưởng lẫn nhau, nên thiết kế các kết cấu dầm móng đỡ tường. Dầm móng có thể gác lên trên móng khung hoặc gác lên trên các vai côt ở phía ngoài cột. Phương án này tương đối đơn giản thi công dễ dàng.
Khi độ cao của tường tự mang quá lớn, cần thiết kế bảo đảm độ ổn định liên kết giữa tường và khung nhà nên làm liên kết mềm. Liên kết này không ảnh hưởng đến khả năng lún độc lập của tường và khung nhà. Điểm liên kết cứ khoảng 0,8 ÷ 1,2m thiết kế một cái. Do vậy khi thông thường dựng khung nhà xong mới xây tường bao.
Tuy nhiên nếu xây tường bao trước thì phải xem xét sự ổn định và chịu lực của tường trong quá trình thi công như đổ, đầm bê tông cột; giằng xây và trát tường. Đặc biệt là rung động do xe chở vật liệu và lu nền xung quanh (hoặc trong phạm vi nhà xưởng) cũng chịu tác động khá lớn. Các nguyên nhân thi công chất lượng kém hoặc sai kỹ thuật cũng cần phải quan tâm thấu đáo như chất lượng bê tông cột không đồng đều và cốt thép chịu lực cột ở một số vị trí không đồng đều; một số vị trí tường xây thiếu vữa chèn mạch dọc ,…
Nói chung là không nên xây tường trước, nếu xây thì cũng chỉ xây đến chiều cao 2-3m. Nếu là nhà thầu thi công khi nhận thầu xây dựng cần lưu ý xem kỹ hồ sơ thiết kế, nếu không có chuyên môn có thể nhờ người khác xem:
- Sơ đồ kết cấu có hợp lý hay không ? Có khả năng chịu lực hay không nếu tường đứng độc lập như độ mảnh theo phương ngoài mặt phẳng vượt quá giới hạn cho phép hay không, có bị mất ổn định dưới tác dụng của các tải trọng tác động trong quá trình thi công…
- Cho dù sơ đồ kết cấu hợp lý cũng phải có biện pháp chống đỡ trong quá trình thi công do có thể bị lốc hay gió mạnh
Vài dòng múa rìu qua mặt thợ
